Wkładki topikowe - prezentacja produktu
1. Wkładki topikowe NH
Wkładki topikowe NH to sprawdzone i powszechnie stosowane elementy ochrony aparatów i urządzeń elektrycznych. Są często najtańszym i najlepszym sposobem zabezpieczania urządzeń i zapewnienia bezpieczeństwa użytkownikom.
Mają znormalizowane wymiary, parametry i charakterystyki czasowo-prądowe. Sygnalizacja przepalenia przekładnika bezpiecznika realizowana jest najczęściej w formie sygnalizatora KOMBI (wskaźnik u góry i po środku).

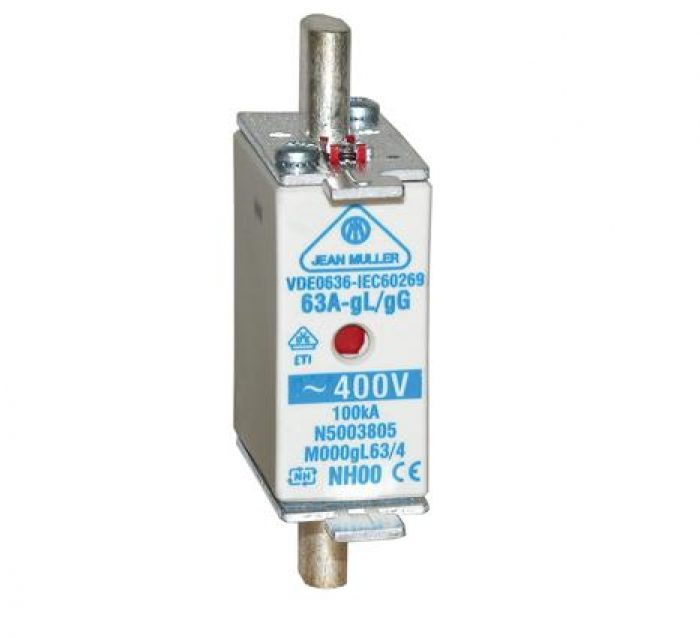

Wkładki topikowe NH gG ogólnego przeznaczenia są stosowane głównie do zabezpieczenia kabli i przewodów i są wkładkami o pełnozakresowej zdolności wyłączeniowej. Dowiedz się więcej o wkładkach topikowych NH gG firmy Jean Mueller >>

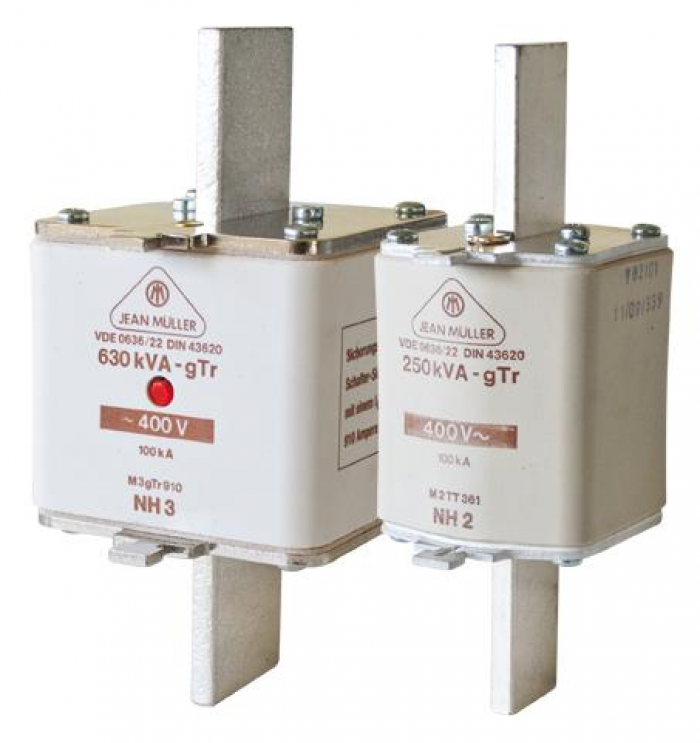

Wkładki topikowe NH gTr są przeznaczone do ochrony transformatorów 400V AC po stronie wtórnej, posiadają pełnozakresową zdolność wyłączeniową. Poznaj szczegóły techniczne wkładek topikowych NH gTr >>
Wkładki topikowe NH aM przeznaczone są do zabezpieczenia zwarciowego silników elektrycznych i są wkładkami o niepełnozakresowej zdolności wyłączeniowej. Przejdź do karty technicznej produktu >>

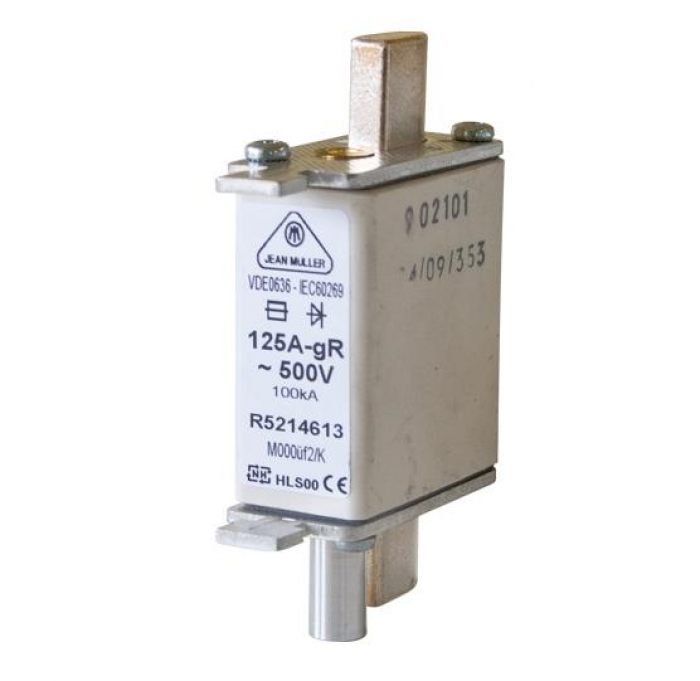

Wkładki topikowe NH aR i gR są stosowane do ochrony półprzewodników. Wkładki aR posiadają niepełnozakresową zdolność wyłączeniową, oferują charakterystykę najszybszą z dostępnych na rynku (tu znajdziesz szczegółowe dane techniczne). Wkładki gR mają pełnozakresową zdolność wyłączeniową (przejdź do karty produktu)
2. Wkładki topikowe cylindryczne i miniaturowe
W ostatnich latach coraz popularniejsze stają się w Polsce wkładki cylindryczne. Przyczynia się do tego przede wszystkim ich szeroka oferta (występują bowiem w charakterystykach gG, aM, gR, aR, gPV), jak też wygodne w obsłudze podstawy i rozłączniki.
W małych urządzeniach elektrycznych często stosuje się wkładki topikowe miniaturowe i subminiaturowe. Powszechnie stosuje się wkładki 5x20 oraz 6x32 w wykonaniu szklanym i porcelanowym.
3. Wkładki topikowe D01-D03, DI-DV
Wkładki topikowe DI-DV, zwane DIAZED, zostały opracowane przez braci Siemens na początku XX wieku.
W roku 1960 firmy Siemens i Linder (firma przejęta przez Mersen) stworzyły nowy system wkładek oznaczony jako D0 i nazwany NEOZED. Oba systemy zostały znormalizowane jako system bezpieczników typu D. Wkładki te mają różną średnicę korpusu i główek, aby przy zastosowaniu wstawek kalibrowych w gniazdach uniemożliwić instalację bezpieczników o większych prądach niż dopuszczone w danym przypadku przez wstawkę.
Dzięki temu wkładki te mogły być wymieniane przez osoby nieprzeszkolone elektrycznie i stały się bardzo popularne. Dodatkowo, stworzono wstawki redukcyjne, które umożliwiają instalację wkładek D01 w aparatach D02.
