Stacjonarny zespół prądotwórczy: a) w obudowie, b) bez obudowy
ATLAS Copco
Plac budowy może być zasilany z sieci energetyki zawodowej lub z zespołu prądotwórczego. W pewnych przypadkach, gdy plac budowy znajduje się na terenie większego zakładu produkcyjnego, energia elektryczna może być dostarczana z sieci wewnątrzzakładowej. Zespoły prądotwórcze stosowane są najczęściej w pierwszym etapie budowy, do czasu zbudowania sieciowych urządzeń zasilających lub w robotach liniowych, gdy front robót ciągle się przesuwa. Gdy brak innych możliwości zasilania, zespół prądotwórczy może być użytkowany przez cały okres budowy, a także wykorzystywany do zasilania awaryjnego lub stałego wybranych odbiorników, np. pomp odwadniających wykopy, itp.
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe...
Zastosowanie skomplikowanych urządzeń elektronicznych i czujników do ulepszania i rozszerzania procesów produkcji, obróbki skrawaniem i procesów produkcyjnych w zastosowaniach przemysłowych jest możliwe tylko wtedy, gdy wszystkie komponenty przetrwają w trudnym środowisku. Systemy muszą wytrzymywać gorące, wilgotne i trudne warunki oraz niszczące pola elektryczne i magnetyczne. Specyficzne warunki środowiskowe, w których produkt jest używany, wpływają na jego specyfikacje. Takie specyfikacje należy...
Jakość energii elektrycznej (JEE) określana jest między innymi jako miara różnicy rzeczywistego napięcia do napięcia o przebiegu sinusoidalnym o częstotliwości 50 Hz. Odbiorcy energii elektrycznej przykładają...
Jakość energii elektrycznej (JEE) określana jest między innymi jako miara różnicy rzeczywistego napięcia do napięcia o przebiegu sinusoidalnym o częstotliwości 50 Hz. Odbiorcy energii elektrycznej przykładają dużą wagę do zagadnień związanych z JEE. Wynika to przede wszystkim ze stale zwiększającego się kosztu energii elektrycznej oraz coraz częstszych awarii urządzeń zasilanych energią słabej jakości.
Celem artykułu jest przedstawienie możliwości grupowania profili dobowych KSE z wykorzystaniem narzędzia sztucznej inteligencji – sieci neuronowej samoorganizującej się. Zweryfikowano sposób grupowania...
Celem artykułu jest przedstawienie możliwości grupowania profili dobowych KSE z wykorzystaniem narzędzia sztucznej inteligencji – sieci neuronowej samoorganizującej się. Zweryfikowano sposób grupowania metody dla 100 grup rozłożonych na płaszczyźnie zawierającej 10x10 neuronów wyjściowych grupujących. Sieć SOM stanowi ciekawy wariant rozwiązania problemu grupowania, w szczególności gdy liczba obiektów jest znacząco duża.
Najlepszym rozwiązaniem jest wybudowanie tak szybko jak to jest możliwe, linii i urządzeń docelowego zasilania obiektu. Takie rozwiązanie wymaga uzgodnienia z dostawcą energii oraz zarządcą sieci przesyłowej. Układ i napięcie linii i urządzeń zasilających plac budowy z sieci energetyki zawodowej zależą od wielkości pobieranej mocy (tab. 1.). Szczegóły określa zakład energetyczny w zależności od miejscowych warunków technicznych.
W normalnych warunkach dla mocy zapotrzebowanej do 50 kW budowa może być zasilana linią niskiego napięcia 230/400 V. Może to być linia stanowiąca odgałęzienie od linii elektroenergetycznej przebiegającej w pobliżu lub wyprowadzona bezpośrednio z pobliskiej istniejącej stacji transformatorowej. Dla większych mocy najczęściej niezbędne jest wybudowanie linii SN (kablowej lub napowietrznej) oraz jednej lub kilku stacji transformatorowych.
Egzamin kwalifikacyjny grupa 1 - Wydanie VIII uaktualnione. Stan prawny - 31 marca 2015 r. >> SPRAWDŹ ZAWARTOŚĆ >>
W przypadku budowy wielkich obiektów, gdzie zasilanie będzie docelowo doprowadzone linią elektroenergetyczną o napięciu 110 kV, warto wykonać zasilanie docelowe przed przystąpieniem do innych prac budowlanych. Przykład takiego sposobu zasilania pokazano na rysunku 1.
Dostawa energii elektrycznej z sieci energetyki zawodowej SN
W celu dostawy mocy zapotrzebowanej od 50 do 500 kW, niezbędne jest wybudowanie jednej lub kilku stacji transformatorowych (rys. 2.). Jeśli jest ich kilka, możliwe jest wzajemne rezerwowanie po stronie niskiego napięcia. Stacje stawiane tylko na czas budowy mogą mieć różne wykonania. Gdy plac budowy zasilany jest linią napowietrzną, są to stacje słupowe (rys. 3.).
W przypadku, gdy instalowana jest tymczasowa stacja transformatorowa ustawiana na gruncie i przyłączana bezpośrednio do elektroenergetycznej linii napowietrznej, teren wokół stacji napowietrznej należy zagrodzić w taki sposób, aby wszystkie instalowane tam urządzenia znajdowały się poza zasięgiem ręki człowieka (strefom zagrożenia zostanie poświęcony odrębny artykuł). Z tego względu zaleca się instalowanie stacji transformatotowych na skraju placu budowy, chyba że za innym jej umieszczeniem przemawia np. lokalizacja głównych odbiorników energii elektrycznej. W pewnych sytuacjach można ostatni słup linii napowietrznej ustawić na skraju placu budowy, a dalszy odcinek wykonać jako kablowy.
Przy zasilaniu linią napowietrzną SN mogą być wykorzystywane również stacje kontenerowe. W takim przypadku połączenie z linią SN może być wykonane jako kablowe.
Stacje kontenerowe stosowane na placu budowy, w zależności od potrzeb, mogą być stacjami małogabarytowymi bez rozdzielnicy SN lub stacjami z pełnym wyposażeniem. Małogabarytowa stacja transformatorowa może być zasilana z sieci SN przelotowo lub też być stacją końcową. Mieści się w niej transformator olejowy hermetyczny o mocy do 630 kVA i rozdzielnica SN z sześcioma odpływami. W uproszczonych stacjach nie ma rozdzielnicy SN, a kable SN są podłączane bezpośrednio do zacisków na przepustach izolatorowych transformatora.
Stacja pozbawiona rozdzielnicy SN wymaga umieszczenia w zasilającej ją linii SN odłącznika lub rozłącznika położonego na sąsiednim stanowisku słupowym SN z zejściem kablowym. Jest to warunkiem zachowania bezpieczeństwa podczas zabiegów konserwacyjnych transformatora wykonywanych przez obsługę. Stacja z pełnym wyposażeniem nie wymaga takiego rozwiązania. Narysunku 4. przedstawiono widok, a na rysunku 7. i rysunku 8. przykładowe rozwiązanie stacji kontenerowej z pełnym wyposażeniem. W tabeli 3. zostały przedstawione przykładowe dane techniczne stacji kontenerowej produkcji firmy EL-Q Częstochowa.
Dostawa energii elektrycznej z sieci energetyki zawodowej nn
W przypadku mocy zapotrzebowanej do 50 kW plac budowy jest zwykle zasilany linią niskiego napięcia 230/400 V napowietrzną lub kablową. Może to być linia stanowiąca odgałęzienie od przebiegającej w pobliżu innej linii (rys. 5.) lub poprowadzona bezpośrednio z pobliskiej istniejącej słupowej, lub parterowej stacji transformatorowej (rys. 6.). Przy niewielkiej budowie można zastosować rozdzielnicę wyposażoną w główne zabezpieczenia i odpływy do zasilania rozdzielnic budowlanych rozmieszczonych na placu budowy. Rozdzielnica może także mieć zainstalowane gniazda wtykowe do zasilania przenośnych odbiorów. Przykład takiej rozdzielnicy znajdą Państwo na tutaj.
Wykorzystanie zespołu prądotwórczego
Źródłem energii elektrycznej na terenie placu budowy może być zespół prądotwórczy – kupiony przez inwestora lub wykonawcę czy też wypożyczony. Zespół prądotwórczy może stanowić źródło zasilania w pierwszej fazie budowy do czasu uruchomienia zasilania z sieci elektroenergetycznej zawodowej lub wewnątrzzakładowej. Może także stanowić źródło zasilania awaryjnego lub być wykorzystywany do zasilania w energię elektryczną wybranych odbiorników, np. pomp do odwadniania wykopów.
Zespoły prądotwórcze sprawdzają się także w przypadku robót liniowych, gdy front robót ciągle się przesuwa i budowa stałych źródeł zasilania jest nieuzasadniona. Do niewielkich wybranych odbiorów mogą być stosowane małe przenośne zespoły prądotwórcze. Jeśli jest to większa jednostka, może być zamontowana na specjalnym podwoziu (przykłady znajdą Państwo tutaj). Innym rozwiązaniem jest zastosowanie stacjonarnego zespołu prądotwórczego. Przykład takiego zespołu w obudowie oraz bez obudowy pokazano na fotografii 1.
Użytkowanie zespołu prądotwórczego powinno być realizowane tylko w przypadkach koniecznych. Koszty instalacji zespołu oraz jego eksploatacji są znacznie wyższe niż zakup energii elektrycznej dostarczanej z sieci elektroenergetycznej. Dane techniczne wybranych zespołów prądotwórczych zostały przedstawione w tabeli 4.
Zasilanie z sieci wewnątrzzakładowej
Jeżeli plac budowy położony jest na terenie istniejącego zakładu, zwykle do jego zasilania wykorzystuje się sieć i urządzenia elektroenergetyczne tego zakładu. Przyłączenie urządzeń zasilających plac budowy może nastąpić po wybudowaniu niezbędnych urządzeń elektrycznych przeznaczonych do jego zasilania.

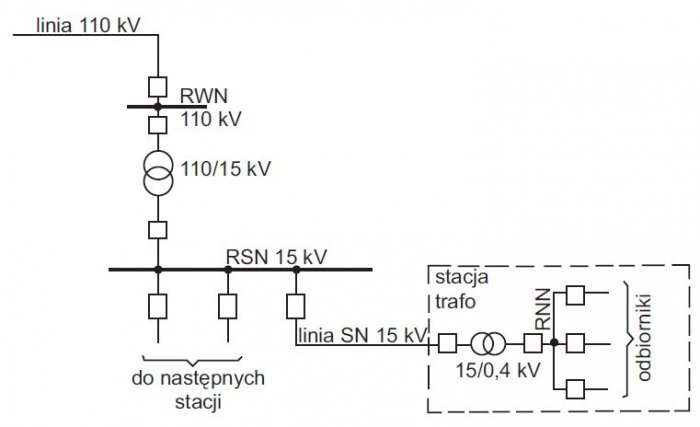

Rys. 1. Uproszczony schemat zasilania wielkiego placu budowy

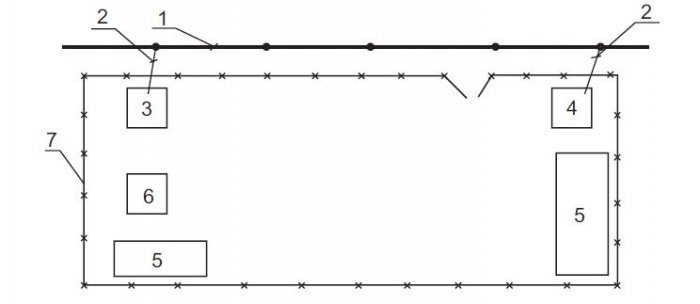

Rys. 2. Przykład zasilania dwóch stacji transformatorowych z linii SN; Objaśnienia: 1 – linia SN, 2 – odgałęzienia, 3 i 4 – stacje transformatorowe, 5 – budynkizaplecza budowy, 6 – betoniarnia, 7 – ogrodzenie placu budowy.

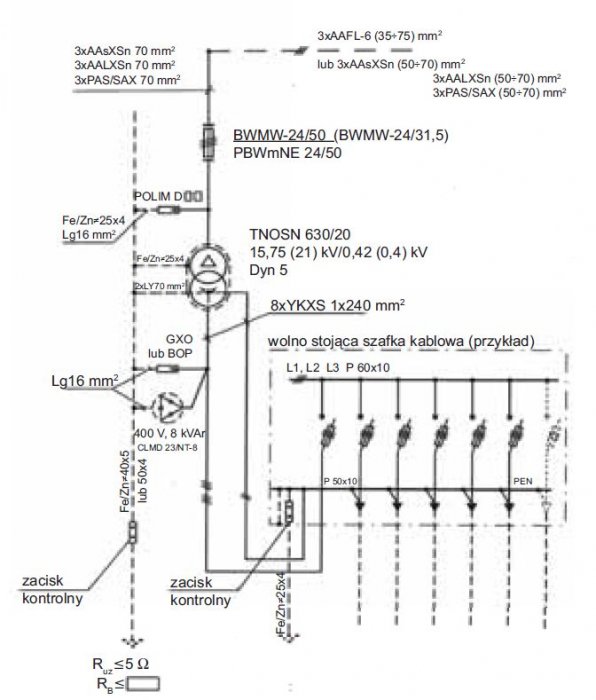

Rys. 3. Słupowa stacja transformatorowa – schemat

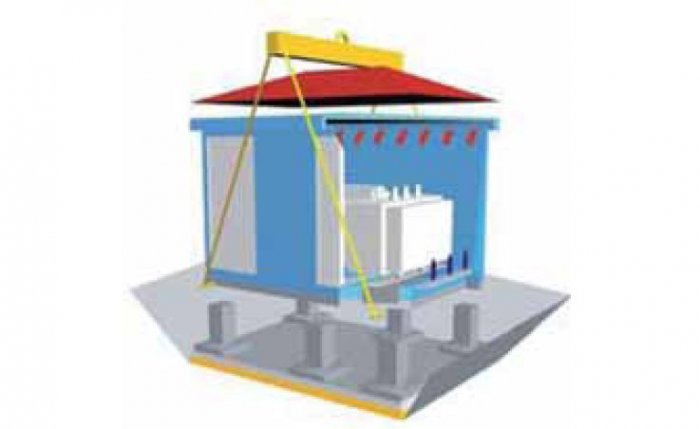

Rys. 4. Widok kontenerowej stacji transformatorowej typu Solar IP20/630

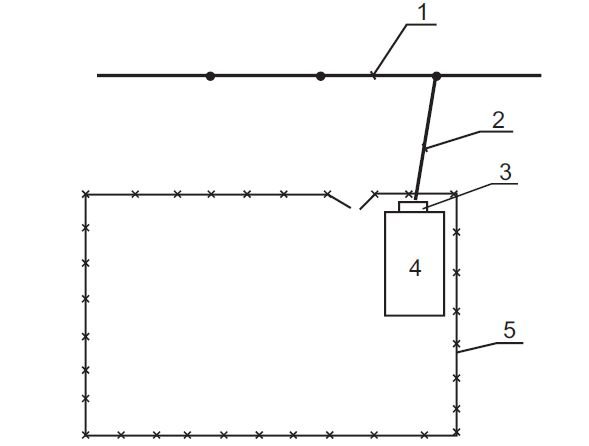

Rys. 5. Zasilanie placu budowy odgałęzieniem od linii niskiego napięcia; Objaśnienia: 1 – linia niskiego napięcia, 2 – przyłącze, 3 – rozdzielnica budowlana,4 – budynek zaplecza budowy, 5 – ogrodzenie placu budowy.

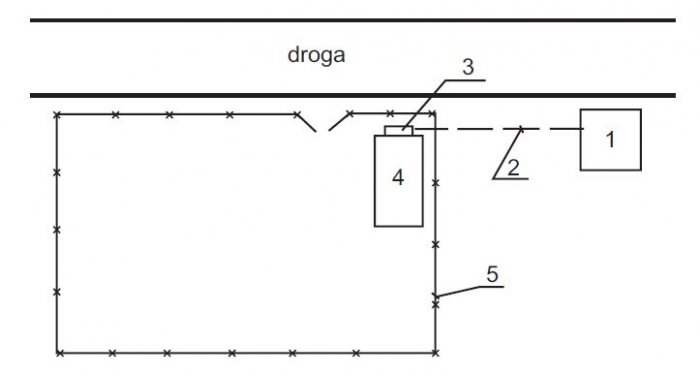

Rys. 6. Zasilanie placu budowy kablową linią niskiego napięcia wprost ze stacjitransformatorowej; Objaśnienia: 1 – stacja transformatorowa, 2 – linia zasilająca niskiego napięcia, 3 – rozdzielnicabudowlana, 4 – budynek zaplecza budowy, 5 – ogrodzenie.

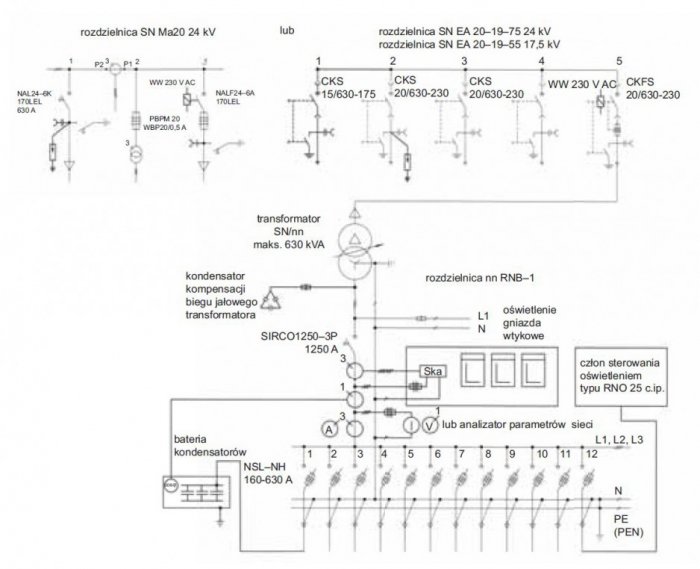

Rys. 7. Przykładowy schemat kontenerowej stacji transformatorowej

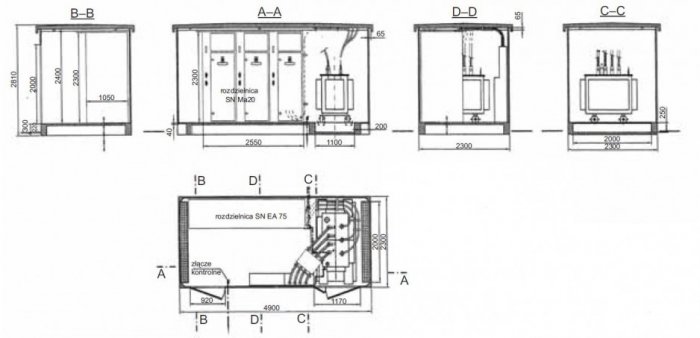

Rys. 8. Rozmieszczenie wyposażenia w przykładowej stacji kontenerowej z pełnym wyposażeniem
Tab. 1. Możliwe wersje zasilania placu budowy, w zależności od mocy zapotrzebowanej; Objaśnienia: * – dotyczy tylko budowy obiektu, który docelowo będzie zasilany z siecielektroenergetycznej o takim napięciu.

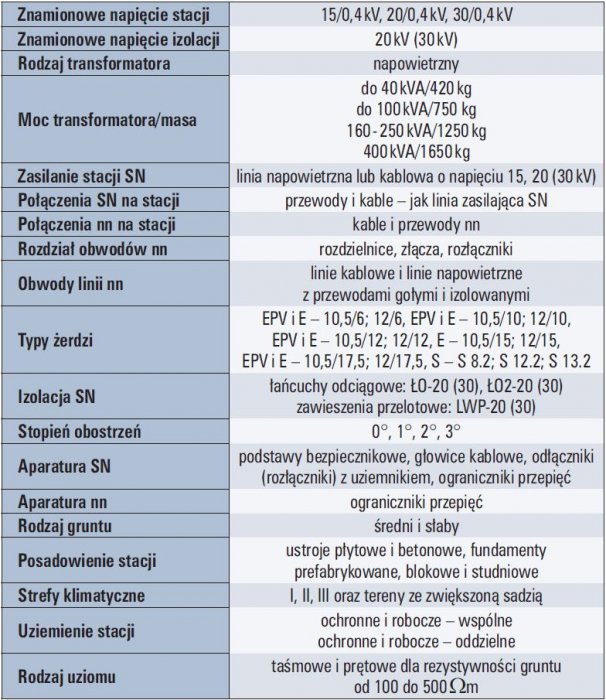

Tab. 2. Dane techniczne przykładowej słupowej stacji transformatorowej

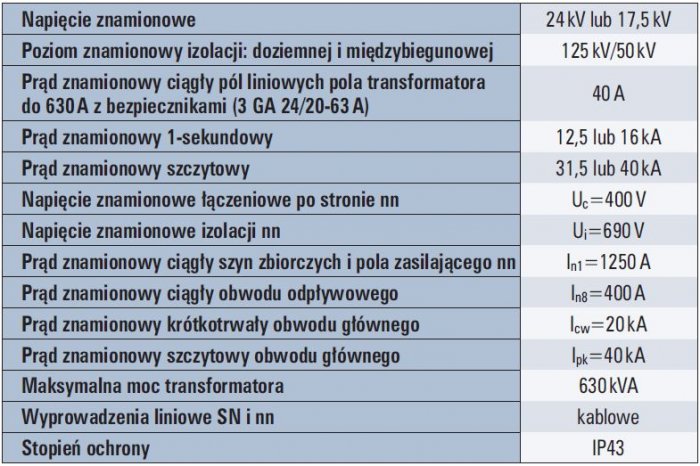

Tab. 3. Wybrane dane techniczne przykładowej kontenerowej stacji transformatorowej(wg kat. EL-Q Częstochowa)

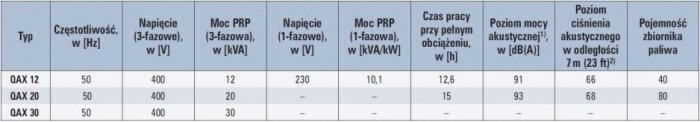

Tab. 4. Dane techniczne przykładowych zespołów prądotwórczych (wg katalogu ATLAS Copco); Objaśnienia: 1) – gwarantowany poziom mocy akustycznej w [dB], zgodnie z dyrektywą 2000/14/WE.

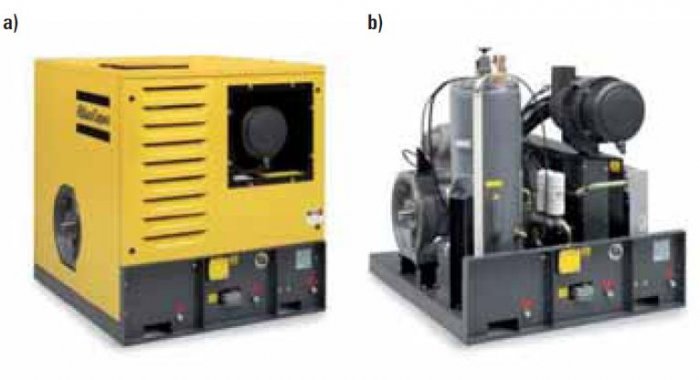

Fot. 1. Stacjonarny zespół prądotwórczy: a) w obudowie, b) bez obudowy
