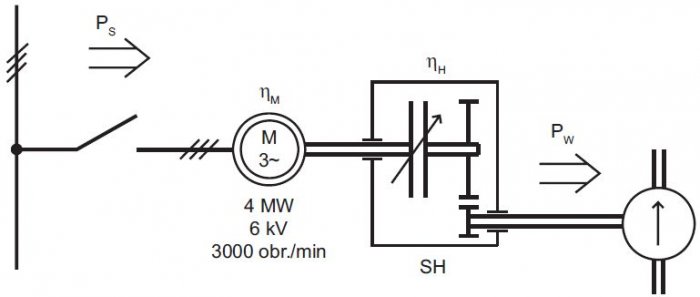

Schemat układu napędowego pompy wody zasilającej ze sprzęgłem hydrokinetycznym
Pompy wody zasilającej należą do tego rodzaju urządzeń pracujących w ciepłowniach i elektrociepłowniach, których awaria prowadzi do wyłączenia obiektu. Napęd elektryczny tych pomp (przy czym zawsze istnieje jeden agregat pompowy jako rezerwa) musi spełniać wysokie wymagania co do niezawodności. Współczesna technika napędu elektrycznego umożliwia ekonomiczną regulację ciśnienia i wydajności tych pomp. Jednak w praktyce nadal większość układów napędowych pomp zasilających stanowią sprzęgła hydrokinetyczne z silnikami indukcyjnymi klatkowymi średniego napięcia.
Rozwój współczesnej energetyki zmierza w kierunku uzyskania największego udziału energii odnawialnej w bilansie energetycznym, reprezentowanej przez energię wiatrową pozyskiwaną z turbin oraz energię słoneczną...
Rozwój współczesnej energetyki zmierza w kierunku uzyskania największego udziału energii odnawialnej w bilansie energetycznym, reprezentowanej przez energię wiatrową pozyskiwaną z turbin oraz energię słoneczną pozyskiwaną z paneli fotowoltaicznych [1, 2]. Przewaga energetyki wiatrowej nad słoneczną wynika z jej większych zasobów środowiskowych oraz bardziej efektywnej technologii wytwarzania energii [3, 4].
Podczas rozmów o zwiększaniu rentowności zakładów przemysłowych na pierwszy plan wysuwa się cyfryzacja jako narzędzie do optymalizowania efektywności działań. Jednak zbieranie i analiza informacji płynących...
Podczas rozmów o zwiększaniu rentowności zakładów przemysłowych na pierwszy plan wysuwa się cyfryzacja jako narzędzie do optymalizowania efektywności działań. Jednak zbieranie i analiza informacji płynących z Internetu rzeczy to nie wszystko – równie ważnym elementem inteligentnej fabryki są dobrze przemyślane panele sterowania, zawierające intuicyjne i ergonomiczne interfejsy przemysłowe, które można personalizować zgodnie z potrzebami firmy.
W artykule przedstawiono stan wiedzy w zakresie stosowanych układów zasilania spągoładowarek górniczych. Zaprezentowano wyniki badań zapotrzebowania na energię przedmiotowej maszyny, na podstawie których...
W artykule przedstawiono stan wiedzy w zakresie stosowanych układów zasilania spągoładowarek górniczych. Zaprezentowano wyniki badań zapotrzebowania na energię przedmiotowej maszyny, na podstawie których sprecyzowano założenia techniczno-technologiczne innowacyjnego rozwiązania. Zaprezentowano również przebieg dalszych prac zmierzających do opracowania ww. układu zasilającego oraz wskazano perspektywy rozwoju napędów górniczych maszyn małej mechanizacji w perspektywie najbliższych lat.
Taka konstrukcja układów napędowych pomp zasilających jest mało ekonomiczna i utrudnia znacznie stosowanie rezerwowego zasilania w przypadku awarii katastrofalnej ciepłowni lub elektrociepłowni. W artykule została przedstawiona koncepcja, która umożliwia zwiększenie sprawności układu napędowego oraz ułatwia zwiększenie pewności zasilania w warunkach awaryjnych.
Dotychczas stosowane układy napędowe
Jako przykład rzeczywisty zostanie przedstawiony układ napędowy pompy wody zasilającej w jednej z elektrociepłowni przemysłowej. Dwa takie agregaty pompowe (silnik, sprzęgło hydrokinetyczne, pompa wody zasilającej) obsługują kocioł o wydajności 420 t/h pary wodnej. Na rysunku 1. został przedstawiony schemat ideowo-blokowy takiego agregatu, a na rysunku 2. i rysunku 3. odpowiednio wydajność masowa (t/h) i ciśnienie na tłoczeniu pompy rejestrowane w ciągu 30 dni pracy kotła. Przebieg wartości skutecznej prądu zasilającego silnik napędowy, też rejestrowany w ciągu 30 dni pracy kotła, został przedstawiony na rysunku 4. Straty mocy (PSP [kW]) w funkcji wydajności masowej (Qm [t/h]) w całym układzie napędowym (w silniku i sprzęgle hydrokinetycznym) zostały przedstawione na rysunku 5.

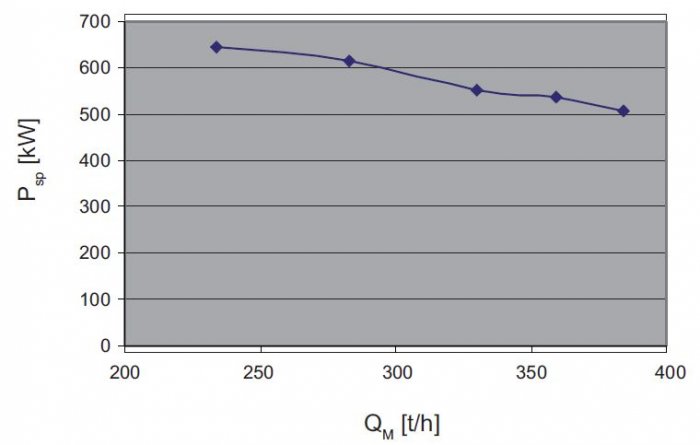

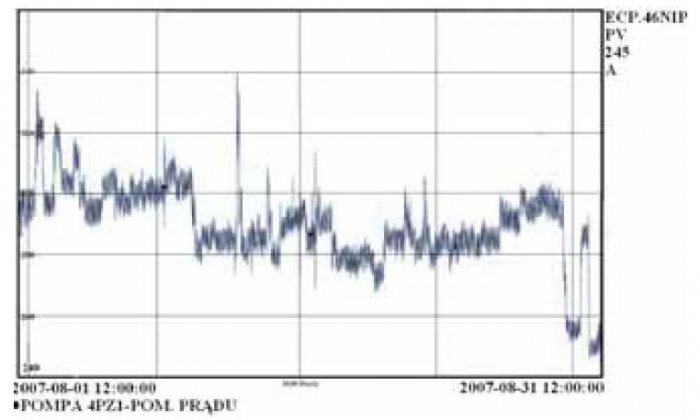

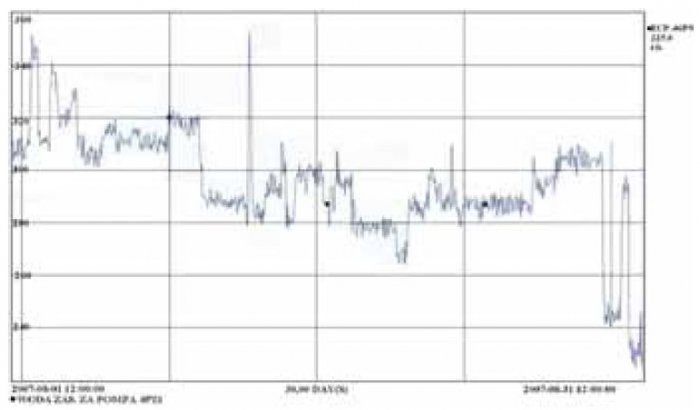

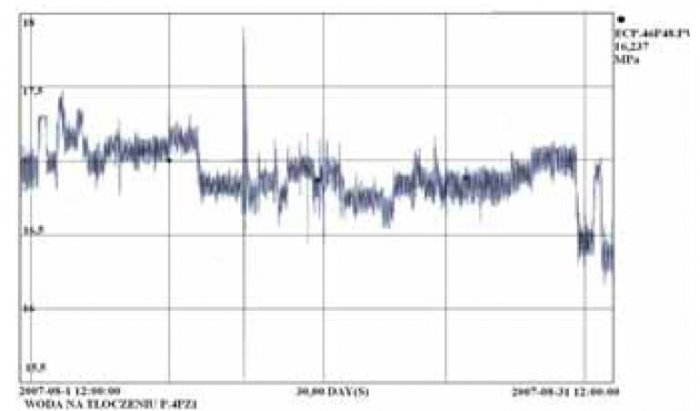

Zakres zmian wydajności masowej jest typowy dla pracy kotła w ciągu miesiąca (30 dni). Chociaż ten układ napędowy jest często stosowany, to jednak posiada dwie podstawowe wady. Pierwsza to niska sprawność sprzęgła hydrokinetycznego i to zarówno najczęściej obecnie stosowanego (ηH), jak i też sprzęgła nowej generacji o nazwie VORECON (ηV). Na rysunku 6. zostały przedstawione sprawności energetyczne tych sprzęgieł w funkcji mocy wyjściowej oraz sprawność silnika (ηM). W konkretnym przypadku są to urządzenia o dużych mocach znamionowych. Parametry podstawowe silnika napędowego wynoszą: PN=4 MW, UN=6 kV, IN=442 A, nS=3000 obr./min.
Układ napędowy pompy zasilającej pracuje ok. 8000 h w roku (w opisywanym obiekcie). Stąd każdy procent zaoszczędzonej mocy daje duże oszczędności. Drugą wadą tego układu napędowego jest duży prąd rozruchowy silnika. Katalogowe dane mówią o wartości prądu rozruchowego 5,5 razy większej od wartości prądu znamionowego. W rzeczywistości wartość ta jest większa. Na rysunku 7. został przedstawiony przebieg napięcia zasilającego i prądu rozruchowego tego silnika podczas rozruchu agregatu pompy wody zasilającej. Moc pozorna pobierana z sieci zasilającej (rys. 8.) podczas takiego bezpośredniego rozruchu wynosi ok. 30 MVA w pierwszej chwili, a średnio ok. 17 MVA przez 5 s. Przy takim rozruchu moc rezerwowego źródła zasilania musi wynosić też ok. 17 MVA.

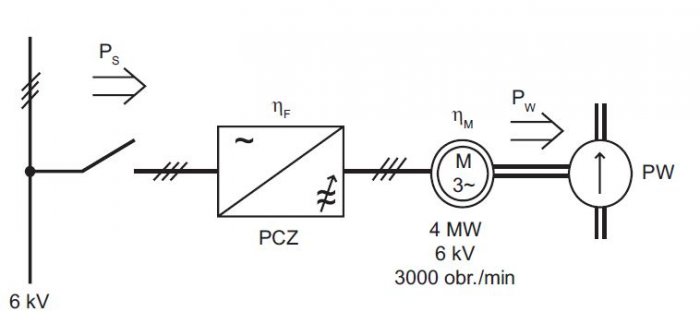

Układ napędowy zasilany z rezerwowego źródła przy zastosowaniu przemiennika częstotliwości średniego napięcia

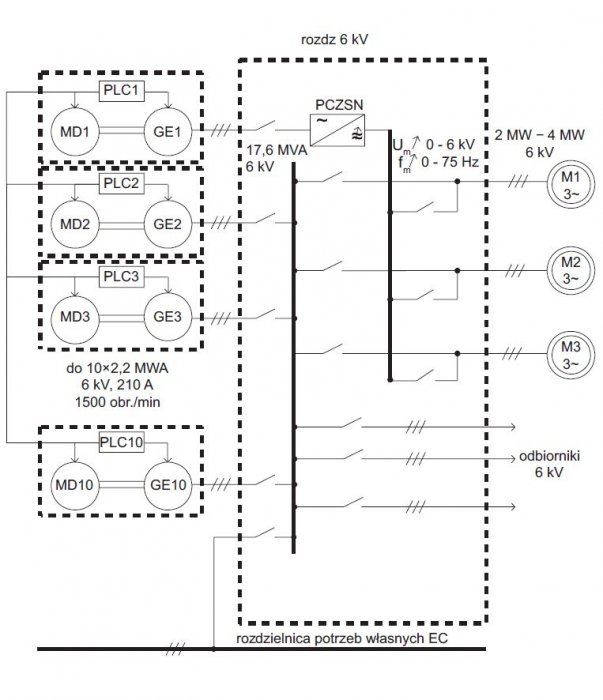

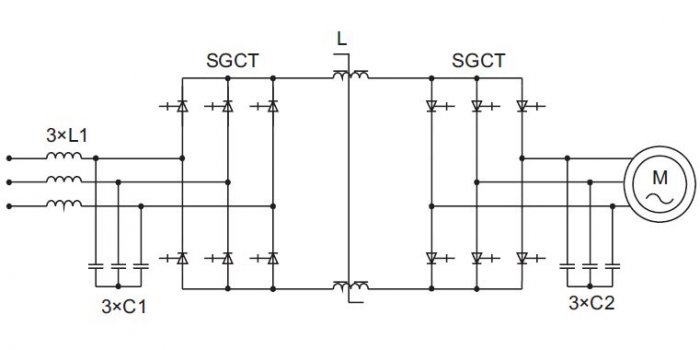

Na rysunku 9. został przedstawiony układ napędowy o dużej pewności działania wynikającej z zasilania z dwóch źródeł (sieci energetycznej zakładu – SZ 1 i zespołu prądotwórczego średniego napięcia – MD+G) oraz z dwóch przemienników częstotliwości średniego napięcia (PCSN1 i PCSN2). Każde źródło zasilania z przemiennikiem częstotliwości może samodzielnie zasilać i regulować silnik (M). Oba tory przesyłu energii do silnika są regulowane ze sterownika nadrzędnego monitorującego cały układ napędowy.
Zastosowanie tylko jednego PCSN do jednego silnika daje bardzo dobre efekty techniczne i ekonomiczne. Na rysunku 10. został przedstawiony projektowany układ napędowy do pompy wody zasilającej w przedstawionej wcześniej elektrociepłowni. Silnik napędowy o mocy 3,5 MW, 6 kV i prędkości synchronicznej 4500 obr./min (częstotliwość znamionowa silnika fN=75 Hz) zasilony jest z PCSN o parametrach znamionowych dopasowanych do parametrów silnika.

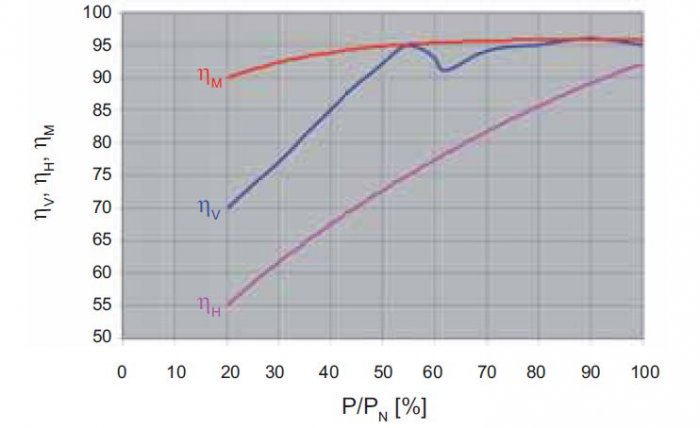

W dotychczasowym układzie napędowym sprzęgło hydrokinetyczne podwyższało prędkość obrotową do 4200 obr./min, dzięki przekładni podwyższającej. Zastosowanie silnika o prędkości synchronicznej 4500 obr./min i PCSN pozwala wyeliminować sprzęgło hydrokinetyczne. Przeprowadzona symulacja komputerowa sprawności układu napędowego złożonego z nowego silnika i PCSN wykazuje znaczne podwyższenie wartości w zakresie eksploatacyjnych warunków pracy. Na rysunku 11. zostały przedstawione przebiegi sprawności układów napędowych w funkcji prędkości obrotowej pompy:

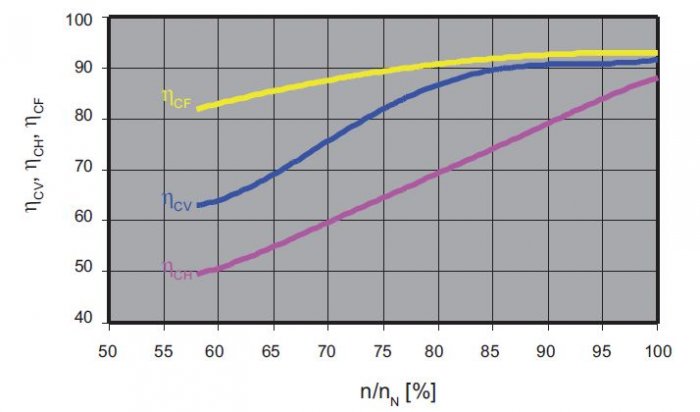

ηCH – sprawność całkowita układu napędowego ze sprzęgłem hydrokinetycznym dotychczas sterowanym,
ηCV – sprawność całkowita układu napędowego ze sprzęgłem hydrokinetycznym typu VORECON,
ηCF – sprawność całkowita układu napędowego z nowym silnikiem i PCSN.
Na przebiegu wartości tych sprawności widać dużą różnicę na korzyść projektowanego układu napędowego. Na podstawie pomiarów w warunkach eksploatacyjnych oraz symulacji komputerowych w rozpatrywanym przypadku możliwa jest oszczędność energii elektrycznej w ciągu roku: ΔEH=2350 MWh w stosunku do obecnego układu napędowego, oraz ΔEV=1076 MWh w stosunku do zastosowanego sprzęgła hydrokinetycznego typu VORECON.

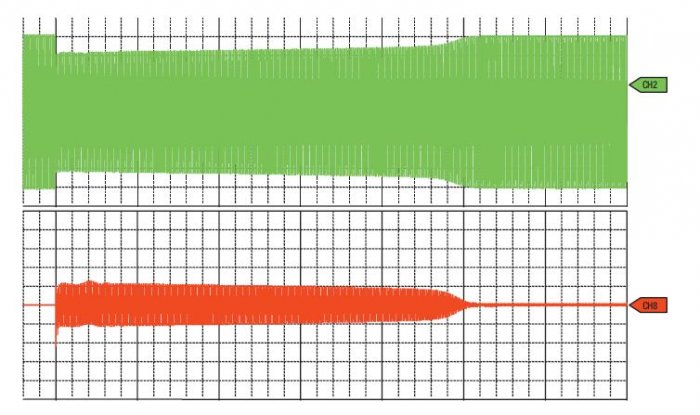

Drugą ważną właściwością zaprojektowanego układu napędowego jest możliwość zasilania z zespołu prądotwórczego średniego napięcia. Na rysunku 12. został przedstawiony schemat ideowo-blokowy rezerwowego źródła zasilania dla całej elektrociepłowni przemysłowej, łącznie z zasileniem innych obiektów zakładu. Źródło rezerwowe zbudowane jest z zespołów prądotwórczych średniego napięcia o mocy 2,2 MVA każdy. Możliwości techniczne tego źródła (ze względu na sterowanie PLC) pozwalają zastosować do 10 takich zespołów. Oddzielny zespół wraz z PCSN umożliwia rozruch silników o mocach od 2 MW do 4 MW w sposób łagodny przy prądach rozruchowych nieprzekraczających wartości znamionowej. Po rozruchu synchronicznie każdy taki silnik jest dołączony do szyny 6 kV zasilanej przez grupę zespołów prądotwórczych o sumarycznej mocy wynikającej z potrzeb obiektu zasilanego (do 20 MVA). PCSN oprócz łagodnego rozruchu umożliwia sterowanie prędkości obrotowej maszyny roboczej w wymaganym zakresie. Właściwości PCSN umożliwiają współpracę z zespołem prądotwórczym SN ze względu na bardzo dobry kształt prądu wejściowego. Na rysunku 13. został przedstawiony schemat ideowy tego PCSN, a na rysunku 14. – przebiegi chwilowych wartości prądów pobieranych z transformatora zasilającego i napięcie na jego zaciskach wtórnych. Są to wyniki rzeczywiste, gdyż zostały uzyskane w rzeczywistym obiekcie w skali 1:5 w stosunku do projektowanego obiektu. Moc silnika w tym układzie wynosiła 800 kW, a napięcie znamionowe 6 kV. Silnik napędzał pompę wody sieciowej w elektrociepłowni. Dla obciążenia silnika rządu 65% wartości znamionowej jego prądu, parametry wejściowe PCSN osiągnęły wartości: THDI=7,8%, THDU=6,39%, cosϕ= 0,94.

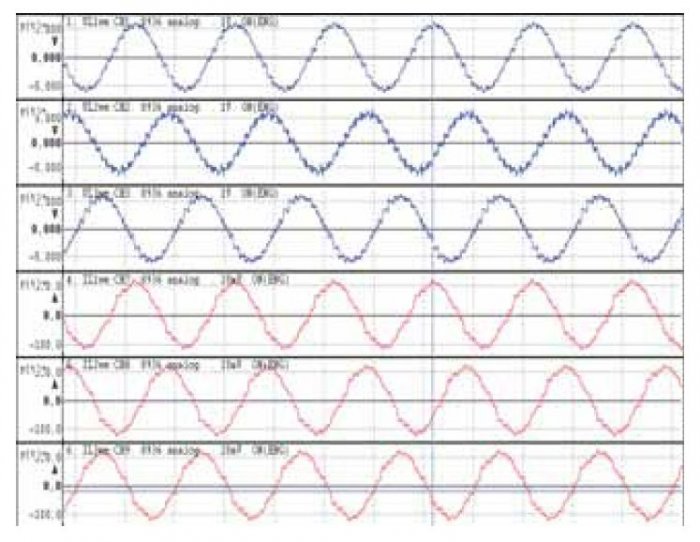

Tak dobre wartości THDI i cosϕ (współczynnik przesunięcia prądu względem napięcia dla pierwszych harmonicznych) wynikają ze sterowanego obwodu wejściowego zbudowanego na podstawie elementów półprzewodnikowych wyłączalnych typu SGCT.
Wnioski
Zastosowanie zespołu prądotwórczego SN i przemiennika częstotliwości PCSN do zasilania i regulacji napędu pompy wody zasilającej pozwala na:
rozruch napędu pompy wody zasilającej, który może odbywać się przy mocy źródła o mniejszej wartości mocy pozornej niż znamionowa silnika,
dla mocy źródła równego znamionowej wartości mocy pozornej sinika parametry pompy mogą być regulowane w całym zakresie eksploatacyjnym i to bardzo ekonomicznie,
sprawność układu napędowego z PCSN znacznie przewyższa napęd z dotychczasowym sprzęgłem hydrokinetycznym, a nakłady zwracają się po 4 - 5 latach (w rozpatrywanym przypadku),
nowoczesny układ napędowy z PCSN opisany w artykule minimalnie oddziałuje na sieć zasilającą, jeśli chodzi o odkształcenie przebiegów i pobór mocy biernej.
Literatura
T. Kubera, Z. Szulc, Poprawa efektywności energetycznej układu napędowego pompy wody zasilającej dużej mocy, Konferencja EENSE, KOMEL, Korytnica 2007.
W. Koczara, Z. Szulc, Nowe topologie i sterowanie obwodów wejściowych przemienników częstotliwości średniego napięcia, umożliwiające ich szerokie zastosowanie, Konferencja PEMINE, KOMEL, Rytro 2008.
