Uproszczony projekt przyłączenia stacji transformatorowej SN/nn do istniejącego układu pętli zasilającej SN
W artykule przedstawiono projekt rozbudowy linii kablowej SN, zasilającej stacje transformatorowe w układzie pętlowym. Pominięty został projekt stacji transformatorowej przyłączanej do linii kablowej SN, który stanowi osobne opracowanie.
Ceny prądu w Polsce osiągnęły już poziom astronomiczny, a przed nami dalsze podwyżki. Dlatego dziś trzeba maksymalnie oszczędzać energię i ograniczać jej straty. Jednym ze sposobów jest zainstalowanie...
Ceny prądu w Polsce osiągnęły już poziom astronomiczny, a przed nami dalsze podwyżki. Dlatego dziś trzeba maksymalnie oszczędzać energię i ograniczać jej straty. Jednym ze sposobów jest zainstalowanie w hali produkcyjnej wnętrzowej stacji transformatorowej ICZ-E, która pozwala zaoszczędzić ok. 20% energii elektrycznej w stosunku do rozwiązania tradycyjnego.
Nasza rodzinna firma Producent Rozdzielnic Elektrycznych PRE Edward Biel działa od 1993 r. Zajmujemy się produkcją rozdzielnic elektrycznych średniego i niskiego napięcia oraz stacji ładowania pojazdów...
Nasza rodzinna firma Producent Rozdzielnic Elektrycznych PRE Edward Biel działa od 1993 r. Zajmujemy się produkcją rozdzielnic elektrycznych średniego i niskiego napięcia oraz stacji ładowania pojazdów elektrycznych EVB. W naszej ofercie znajdują się produkty i rozwiązania techniczne o szerokim profilu zastosowania w energetyce zawodowej, przemyśle, infrastrukturze, budownictwie i e-mobilności – także dla klientów indywidualnych. Jesteśmy na rynku od 29 lat. Dzięki zdobytemu doświadczeniu stosujemy...
Układy zasilania gwarantowanego (UPS) w wielu sytuacjach są ważnymi elementami systemu zasilania, pozwalającymi uzyskać prawidłowe funkcjonowanie zabezpieczanych odbiorników. Bardzo ważnym elementem w...
Układy zasilania gwarantowanego (UPS) w wielu sytuacjach są ważnymi elementami systemu zasilania, pozwalającymi uzyskać prawidłowe funkcjonowanie zabezpieczanych odbiorników. Bardzo ważnym elementem w jego funkcjonowaniu jest zapewnienie ciągłości oraz prawidłowych parametrów zasilania elektrycznego, czyli dostarczenie energii o właściwej jakości. Oprócz podstawowego zadania, jakim jest podtrzymanie zasilania podczas zaników napięcia sieciowego oraz bieżącej poprawy jakości zasilania i filtracji...
Podstawa opracowania
Plan zagospodarowania terenu.
Warunki techniczne wydane przez zakład energetyczny.
Norma PN-EN 50322:2011 Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kV.
Norma N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.
Wieloarkuszowa norma PN-90/E-06401 Elektroenergetyczne i sygnalizacyjne linie kablowe. Osprzęt do kabli o napięciu znamionowym nieprzekraczającym 30 kV.
Norma N SEP-E-001:2003 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa.
Norma PN-EN 60865-1:2002 Obliczanie skutków prądów zwarciowych. Część 1: Definicje i metody obliczeń.
Katalogi przykładowych producentów kabli oraz producentów osprzętu kablowego.
Projekt sieci kablowej nn rozbudowy zakładu.
Projekt instalacji nn budynków stanowiących rozbudowę zakładu.
Opis stanu istniejącego
Na terenie zakładu przemysłowego zainstalowane są trzy stacje transformatorowe SN/nn zasilane z PZO w układzie pętlowym. Schemat zasilania zakładu został przedstawiony na rysunku 1. Z PZO zasilane są również inne stacje pominięte na rysunku 1. Właściciel zakładu przystąpił do jego rozbudowy. Zapotrzebowanie mocy czynnej przez wznoszone budynki oraz ich najbliższe otoczenie wynosi 380 kW, co wymusiło konieczność zaprojektowania dedykowanej stacji transformatorowej o mocy 630 kVA dla potrzeb nowych budynków.
Każdy budynek stanowiący rozbudowę zakładu zasilany będzie z projektowanej stacji transformatorowej linią kablową nn. Zgodnie z projektem instalacji elektrycznych oraz elektroenergetycznych linii kablowych nn, w każdym budynku zostało zaprojektowane uziemienie przewodu PE w rozdzielnicach głównych, gdzie następuje rozdział przewodu PEN na przewód N oraz przewód PE. Rezystancja każdego uziemienia RB1 nie przekracza 30 Ω.
Wyciąg z warunków technicznych przyłączenia wydanych przez zakład energetyczny
Gwarantuje się pokrycie mocy czynnej zapotrzebowanej 380 kW po wybudowaniu stacji transformatorowej o mocy 630 kVA i przyłączeniu jej do istniejącego systemu zasilania zakładu. Zasilanie projektowanej stacji transformatorowej o mocy 630 kVA należy wykonać kablem XRUHAKXS 120 lub o przekroju większym, w zależności od wyników obliczeń, przez przelotowe przyłączenie do istniejącego układu zasilania pomiędzy stacją nr 1 a stacją nr 2.
Projektowane kable należy przyłączyć przez mufowanie do kabla HAKnFta 3×120 wyprowadzonego ze stacji transformatorowej nr 1 i wprowadzić do projektowanej stacji transformatorowej SN/nn. Z projektowanej stacji należy wyprowadzić kable XRUHAKXS 120 lub o większym przekroju, w zależności od wyników obliczeń, i przyłączyć do kabla HAKnFta 3×120 zasilającego stację transformatorową nr 2. Moc zwarciowa w GPZ wynosi: S"kQ = 150 MVA. Czas trwania zwarcia w sieci SN wynosi Tk = 2 s. Niekompensowany prąd ziemnozwarciowy resztkowy Ikc = 25 A.
Stan projektowany

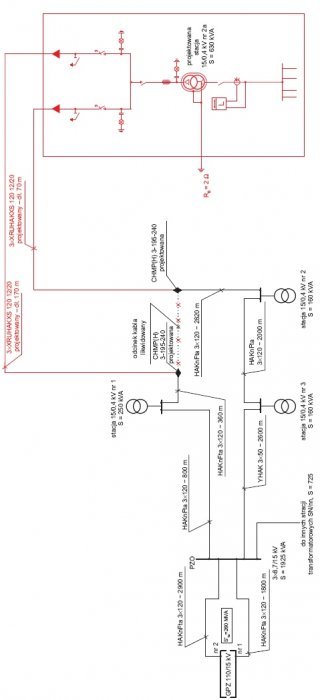

W miejscu wskazanym na rysunku 2. (pkt 1 oraz pkt 6) istniejący kabel SN HAKnFta 3×120 należy przeciąć, a odcinek pomiędzy pkt 1 i pkt 6 usunąć. Następnie należy przygotować rów kablowy o głębokości 110 cm wzdłuż nowej trasy oznaczonej na rysunku 2. jako pkt 1, 2, 3, 4, 5 oraz 6. Projektowane odcinki linii kablowej należy wykonać kablem 3×XRUHAKXS 120–12/20, który należy układać w wykopie na podsypce z piasku o grubości 10 cm. Z pkt 1 kabel 3×XRUHAKXS 120–12/20 należy wyprowadzić i wprowadzić do rozdzielnicy średniego napięcia projektowanej stacji transformatorowej SN/nn. Kabel należy układać w wykopie kablowym wyznaczonym przez pkt 1, 2, 3, 4 oraz 5.
Z rozdzielnicy średniego napięcia projektowanej stacji transformatorowej SN/nn należy wyprowadzić kabel 3×XRUHAKXS 120–12/20 i ułożyć w rowie kablowym wyznaczonym przez pkt 5, 4, 3, 6. W pkt 1 oraz 6 projektowane kable 3×XRUHAKXS 120–12/20 należy połączyć z istniejącym kablem HAKnFta 3×120 przez mufowanie z wykorzystaniem muf typu CHMP (H) 3–1 12/20 kV. Na kablach w odstępach co 10 m należy założyć opaski kablowe zawierające następujące informacje: typ kabla – długość – rok ułożenia – trasa – symbol wykonawcy.
Po przeprowadzonym montażu ułożone kable należy zasypać warstwą piasku o grubości 10 cm, warstwą rodzimego gruntu o grubości 25 cm, ułożyć taśmę kablową koloru czerwonego (taśma musi wystawać po 5 cm z każdej strony budowanej linii kablowej), a następnie zasypać wykop doprowadzając grunt do stanu sprzed wykopu. W miejscach posadowienia muf kablowych należy w gruncie zainstalować betonowe oznaczniki kablowe zawierające wygrawerowaną literę „M”. Uproszczony schemat zasilania projektowanej stacji transformatorowej SN/nn przedstawia rysunek 2.
Obliczenia

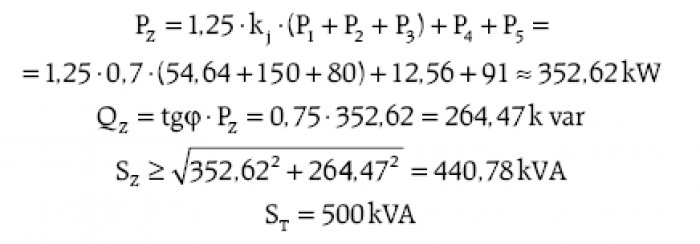

1. Bilans mocy
Na podstawie projektów instalacji elektrycznych rozbudowy zakładu:
– budynek 1: P1=54,64 kW,
– budynek 2: P2=150 kW,
– budynek 3: P3=80 kW,
– Szafa Sterowania Oświetleniem: P4=12,56 kW,
– myjnia samochodowa: P5=91 kW,
– współczynnik tgφ=0,75 (przed wprowadzeniem układów kompensacji mocy biernej);
Wystarczający jest transformator o mocy S=500 kVA, lecz ze względu na konieczność pozostawienia rezerwy mocy, zostanie przyjęty transformator o mocy S=630 kVA. Projekt stacji transformatorowej w artykule został pominięty i stanowi osobne opracowanie.
2. Obliczenia zwarciowe

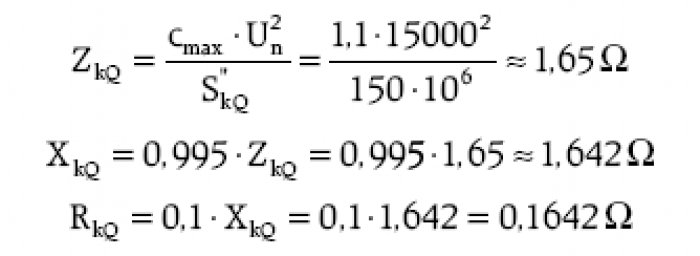

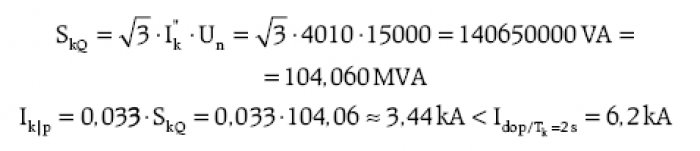

Na podstawie wartości mocy zwarciowej w GPZ zostanie wyznaczona zastępcza impedancja SEE:
Parametry zwarciowe w projektowanej stacji transformatorowej:
a) zasilanie z pierwszego kierunku:

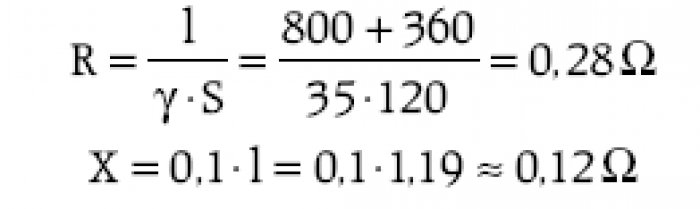

– linia kablowa SN HAKnFta 3×120 o długości 2900 m:
– linia kablowa SN HAKnFta 3×120 o długości 1160 m:

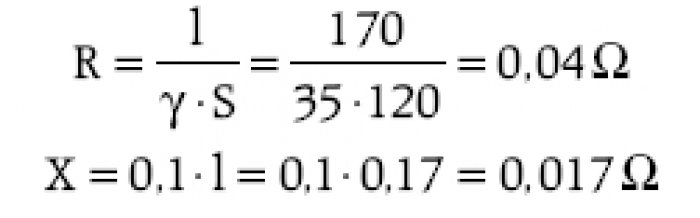

– linia kablowa 3×XRUHAKXS 120 o długości 170 m:
b) zasilanie z drugiego kierunku:

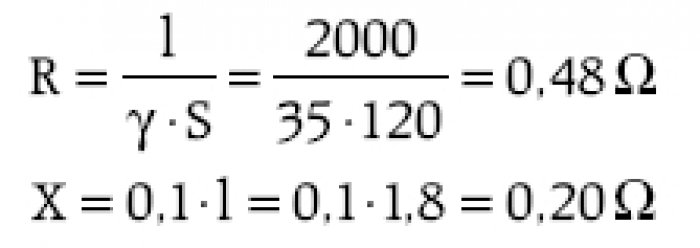

– linia kablowa SN HAKnFta 3×120 o długości 1800 m:

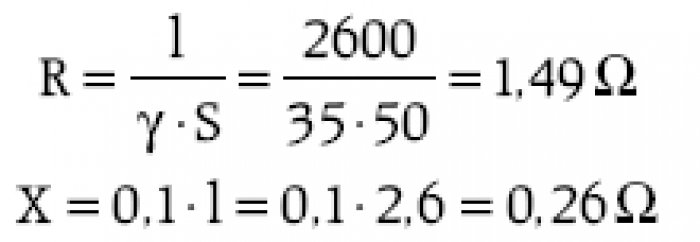

– linia kablowa SN YHAK 3×50 o długości 2600 m:
– linia kablowa SN HAKnFta 3×120 o długości 2000 m:
– linia kablowa SN HAKnFta 3×120 o długości 2820 m:

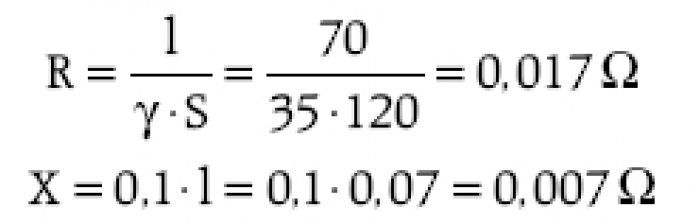

– linia kablowa SN 3×XRUHAKXS 120 o długości 70 m:

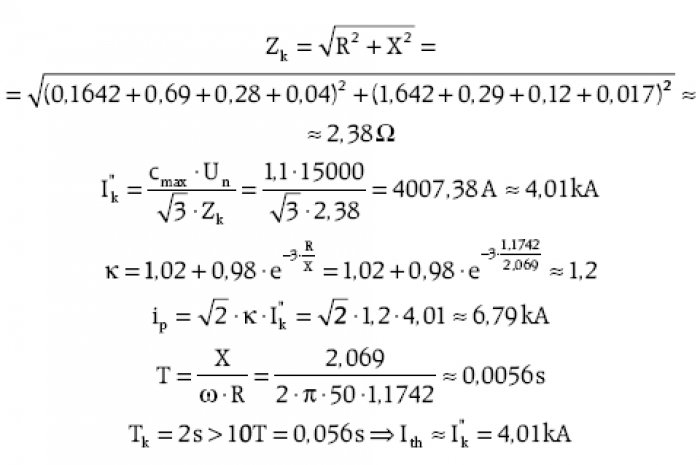

Impedancja zwarciowa i prąd zwarciowy w projektowanej stacji transformatorowej:
– pierwszy kierunek zasilania:
– drugi kierunek zasilania:
Dodatkowo należy obliczyć spodziewany prąd zwarciowy w miejscu wmufowania kabla HAKnFta 3×120 z kablem 3×XRUHAKXS 120 12–20. W rozpatrywanym przypadku prąd ten w praktyce będzie równy spodziewanemu prądowi zwarcia w projektowanej stacji ze względu na krótkie odcinki kabla 3×XRUHAKXS 120 12–20, dlatego do wyznaczenia wymaganego przekroju projektowanego kabla SN w dalszej części artykułu zostanie przyjęta większa wartość obliczonych, spodziewanych prądów zwarciowych. Wymagany przekrój kabla:
Należy przyjąć kabel 3×XRUHAKXS 240–12/20.

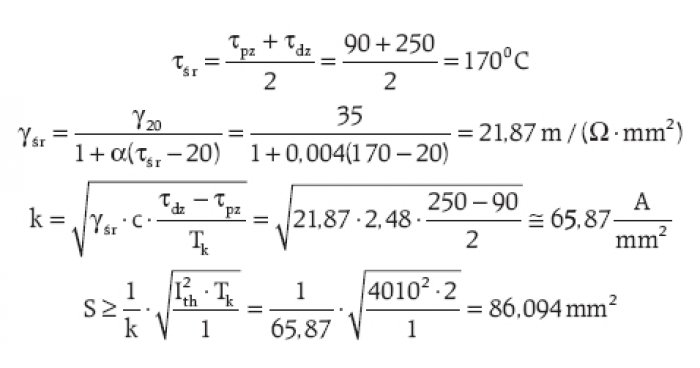

Sprawdzenie żyły powrotnej na zwarcie dwufazowe:

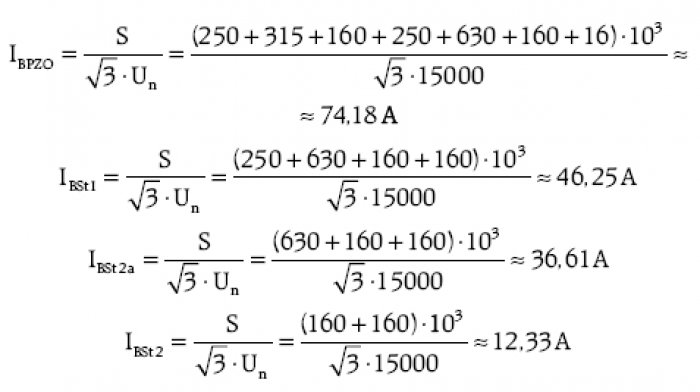

3. Sprawdzenie układu zasilania po przyłączeniu projektowanej stacji transformatorowej z warunku spadku napięcia:

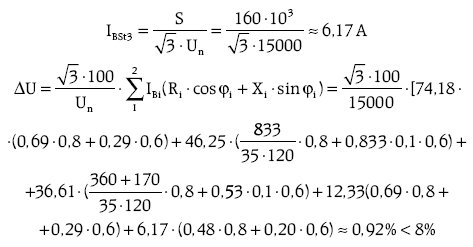

– zasilanie z pierwszego kierunku:

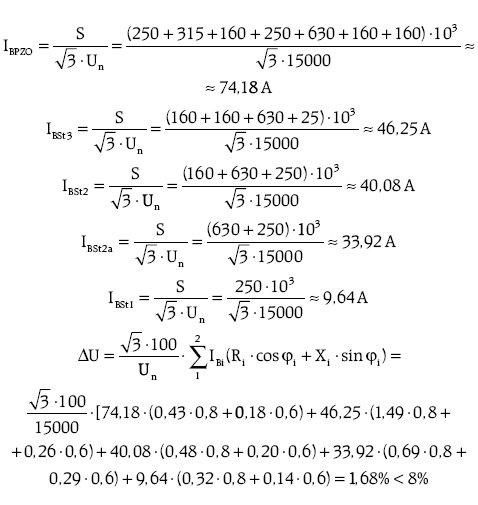

– zasilanie z drugiego kierunku:
Przyłączenie projektowanej stacji transformatorowej oraz przebudowa istniejącej linii kablowej SN nie spowodują przekroczenia dopuszczalnych spadków napięć w pętli zasilającej.
4. Wymagana rezystancja uziemienia transformatora (projektuje się wspólne uziemienie kadzi oraz punktu neutralnego transformatorów):
Zgodnie z wymaganiami normy N SEP-E-001, w takim przypadku należy spełnić następujący warunek:
Na podstawie projektu sieci kablowej nn zasilającej budynki stanowiące rozbudowę zakładu:
gdzie:
RB – rezystancja uziemienia stacji, w [?],
RB1 – rezystancwja uziemienia przewodu PEN linii kablowych zasilających budynki przyłączone do rozdzielnicy nn projektowanej stacji transformatorowej, w [Ω],
RB2 – wypadkowa rezystancja stacji oraz wszystkich uziomów linii nn, przyłączonych do rozdzielnicy nn projektowanej stacji transformatorowej, w [Ω].
Warunek będzie spełniony.
Uwagi końcowe
Projektowaną linię kablową po ułożeniu, a przed zasypaniem, należy poddać inwentaryzacji geodezyjnej.
Mufowanie kabla HAKnFta 3×120 z kablami XRUHAKXS należy przeprowadzić zgodnie z DTR producenta muf kablowychj typu CHMP (H) 3-195-240.
Kabel należy poddać badaniom rezystancji izolacji oraz ciągłości żył roboczych i żyły powrotnej.
Rury osłonowe należy uszczelnić przed przedostawaniem się wody.
Do stacji kable należy wprowadzić z wykorzystaniem przepustów kablowych uszczelniających przed przedostawaniem się wody i gazów.
Przyłączenie kabli do rozdzielnicy SN w stacji transformatorowej należy wykonać zgodnie z projektem stacji.
