Uproszczony projekt układu automatyki SZR z funkcją wyłącznika ppoż.
Budynek użyteczności publicznej jest zasilany z dwóch stacji transformatorowych Tr1 15/0,4 kV o mocy 400 kVA oraz Tr2 15/0,4 kV o mocy 250 kVA. Na budynku jest zainstalowane złącze kablowe ZK-2b. Budynek jest zasilany dwoma liniami kablowymi YAKXS 4×120, o długości odpowiednio: Tr 1: l1=200 m, Tr 2: l2=350 m. Moc zapotrzebowana przez budynek wynosi Pz=80 kW, cosϕz=0,8.
Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek,...
Lubisz spędzać wakacje w otoczeniu natury, najchętniej bez towarzystwa innych ludzi? Najlepiej zdecydować się więc na domek letniskowy położony w jakimś ustronnym miejscu. Jednak jak wyposażyć taki domek, by móc korzystać również ze wszystkich zdobyczy techniki? Co powinno się w nim znaleźć, aby cieszyć się zarówno ciszą, jak i rozrywką?
Przed Inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb...
Przed Inwestorem, który podjął już decyzję o budowie domu i rozpoczyna przygotowania, otwiera się wiele możliwości w zakresie wyboru idealnego projektu domu. Najważniejsze, aby ten dopasowany był do potrzeb domowników, do uwarunkowań działki oraz przepisów lokalnego prawa, a także mieścił się w przeznaczonym na inwestycję budżecie.
Pracownia ARCHON+ proponuje różnorodne gotowe projekty domów parterowych, projekty domów z poddaszem użytkowym, piętrowe, wśród których dostępne są interesujące projekty...
Coraz powszechniejsza staje się automatyka napędu bram wjazdowych, która umożliwia sterowanie za pomocą pilota radiowego otwarciem oraz zamknięciem, bez potrzeby wysiadania z samochodu. W przypadku dużej...
Coraz powszechniejsza staje się automatyka napędu bram wjazdowych, która umożliwia sterowanie za pomocą pilota radiowego otwarciem oraz zamknięciem, bez potrzeby wysiadania z samochodu. W przypadku dużej liczby użytkowników sterowanie za pomocą specjalnego pilota staje się kłopotliwe. Tym razem w projekcie prezentujemy układ napędu bramy skrzydłowej stanowiącej wjazd na teren ośrodka wypoczynkowego, której sterowanie realizowane jest za pomocą telefonu komórkowego.
Opis techniczny i obliczenia

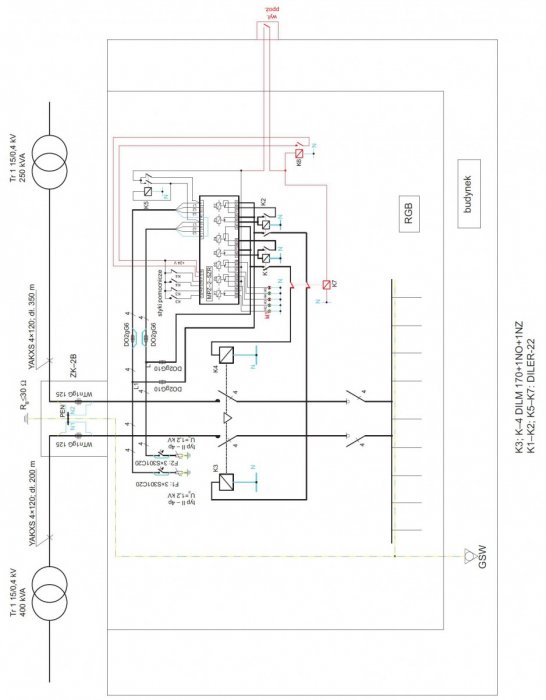

W rozdzielnicy głównej budynku (RGB) należy zainstalować układ automatyki SZR wykonany z wykorzystaniem sterownika MPZ-2-SZR. Program jego działania zamieszczony jest w wewnętrznej pamięci FLASH, dzięki czemu zbędne jest stosowanie dodatkowego źródła napięcia podtrzymującego go w pamięci. Układ sterownika kontroluje obecność dwóch napięć i stan położenia dwóch styczników. Schemat układu SZR przedstawia rysunek 1.

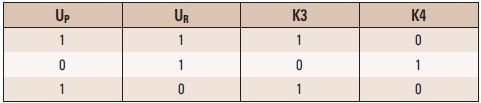

W zależności od położenita styczników K3 i K4 oraz obecności napięcia podstawowego (Up) oraz rezerwowego (UR) automat dokonuje przełączeń, doprowadzając do stanu zgodnego z tabelą:
Stan wysterowania styczników K3 i K4 sygnalizowany jest świeceniem lampek kontrolnych H2-H4 zainstalowanych na zewnątrz RGB oraz odpowiednich lampek zainstalowanych na płycie czołowej sterownika. Po zaniku przynajmniej jednej fazy w torze zasilania podstawowego następuje automatyczne załączenie zasilania toru rezerwowego. Załączenie toru rezerwowego następuje po nastawionym czasie zwłoki. Na płycie czołowej dostępny jest kluczyk blokady, umożliwiający zablokowanie sterownika. Po zablokowaniu sterownik nie wykonuje przełączeń.
Wysterowanie przycisku przeciwpożarowego wyłącznika prądu powoduje podanie napięcia +24 V na zacisk 17 sterownika (rys. 1.), które powoduje jego zablokowanie. W tym stanie sterownik nie może wykonywać żadnych przełączeń. Taki sam efekt można uzyskać przekręcając kluczyk stacyjki blokady zainstalowany na płycie czołowej sterownika w pozycję „BLOKADA”, co jest jednoznaczne ze zwarciem styków wewnętrznych blokady (styki 35 i 36 na rysunku 1.). Blokada jest sygnalizowana świeceniem się lampki kontrolnej H1 zainstalowanej na zewnątrz RGB oraz lampki kontrolnej na płycie czołowej sterownika.
Blokada może zostać zdjęta po rozwarciu styków wyłącznika ppoż. lub po przestawieniu kluczyka stacyjki zainstalowanej na płycie czołowej sterownika w położenie „ODBLOKOWANE”.
Styki wewnętrznych przekaźników P1-P4 są zwierane wskutek wystawiania wewnętrznego sygnału sterującego przez algorytm pracy sterownika na czas 0,5 s, przez co zastosowane zostały elementy podtrzymujące styczniki K3 i K4.
Obliczenia
Spodziewany prąd obciążenia:
Na tej podstawie w złączu budynku należy zainstalować bezpieczniki topikowe WTN1gG160 A.
Spodziewane prądy zwarciowe:
Na podstawie tabeli Z.3.1 [1], parametry zwarciowe transformatorów wynoszą odpowiednio:
– Tr 1: 400 kVA:
– Tr 2: 250 kVA:
Parametry linii kablowych wynoszą odpowiednio:
– linia kablowa YAKXS 4×120 o długości 200 m:
– linia kablowa YAKXS 4×120 o długości 350 m:
Prądy zwarciowe:
– zwarcie trójfazowe przy zasilaniu z Tr 1:
– zwarcie jednofazowe przy zasilaniu z Tr 1:
– zwarcie trójfazowe przy zasilaniu z Tr 2:
– zwarcie jednofazowe przy zasilaniu z Tr 2:
Sprawdzenie kabli zasilających z warunku spadku napięcia:
– zasilanie z Tr 1:
– zasilanie z Tr 2:
Wszystkich zainteresowanych tematyką dotyczącą układów SZR zachęcamy do zapoznania się z przeglądem oferty rynkowej tego typu urządzeń, na kolejnych stronach publikujemy zaś zestawienie układów SZR niskiego napięcia, które Karol Kuczyński przygotował na podstawie ankiet wypełnionych i nadesłanych przez producentów aparatów elektrycznych. Na naszych stronach internetowych tv.elektro.info.pl znajdą Państwo z kolei film poświęcony SZR-om. Odwiedziliśmy z kamerą firmę ZAE z Wrocławia i zapytaliśmy m.in. z jakimi problemami przy projektowaniu układów automatyki SZR (np. sieć – zespół prądotwórczy) projektanci spotykają się najczęściej i jak można im zaradzić.
Literatura
J. Wiatr, M. Orzechowski, Poradnik projektanta elektryka. Podstawy zasilania budynków mieszkalnych, użyteczności publicznej i innych obiektów nieprzemysłowych w energię elektryczną, DW MEDIUM, Warszawa 2008.
